一、产品概述

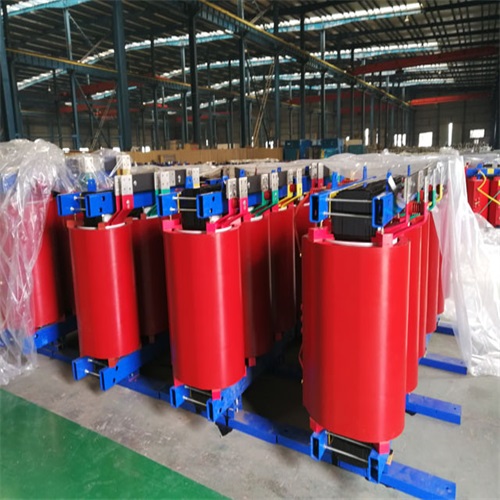

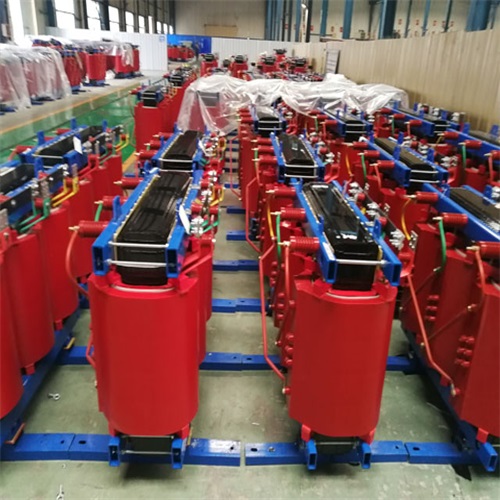

抗短路兴安干式变压器是针对电力工程中对供电可靠性要求极高的场景而设计的高性能变压器。其核心优势在于通过优化的线圈结构、高强度绝缘材料及精密制造工艺，显著提升抵抗突发短路电流冲击的能力。与普通兴安干式变压器相比，此类产品在短路故障下仍能保持结构完整，避免因线圈变形或绝缘击穿导致的设备损坏，从而保障电力系统的连续性和安全性。

二、核心特点

• 卓越的抗短路能力：采用非晶合金或高导磁硅钢片铁芯，配合无氧铜导线绕制的低阻抗线圈，结合真空压力浸渍（VPI）工艺，使线圈整体固化，能承受高达20倍额定电流的短路冲击，变形率低于0.5%。

• 高稳定性与低局放：使用环氧树脂真空浇注或NOMEX绝缘纸包覆技术，局部放电量控制在5pC以下，确保长期运行中绝缘性能不衰减，特别适用于频繁波动的负载环境。

• 免维护与环保性：无油设计彻底杜绝漏油风险，阻燃自熄材料符合UL94 V-0标准，运行时无有毒气体释放，可安装于室内负荷中心，节省建筑空间。

• 智能化温控系统：内置PT100铂电阻传感器，实时监测三相绕组温度，配合智能风机实现多级冷却控制，确保变压器在105%过载情况下仍可安全运行。

• 低噪音与节能：通过优化磁路和减振缓冲设计，空载噪音低于45dB（A级），空载损耗较传统产品降低15%~20%，符合GB 20052-2020一级能效标准。

三、主要用途

• 电力工程与电网系统：广泛用于110kV/35kV变电站、配电房及地下电网，作为主力配电变压器，保障主网与分布式电源的稳定互联。

• 高可靠性工业场所：冶金、化工、矿山、轨道交通等对中断供电敏感的行业，通过抗短路能力规避生产停工风险。

• 公共与商业建筑：大型商场、医院、数据中心、机场等，要求变压器在火灾等极端条件下仍能维持应急供电。

• 新能源与微电网：配套光伏逆变器、储能变流器，适应光伏并网冲击电流及风电波动工况，实现全生命周期免维护运行。

四、技术规格参数

五、结构设计要点

• 铁芯：采用高一致性晶粒取向硅钢片，经阶梯接缝与激光划线处理，降低空载电流与损耗。

• 线圈：低压线圈采用箔式绕制，高压线圈使用树脂浇注或NOMEX纸包线，层间设置特种绝缘垫块。

• 夹件与拉带：高强度铝合金夹件配合不锈钢拉带，机械强度提升30%以上，有效抑制短路时的轴向力。

• 进出线端子：全密封铜排引出，并配置柔性补偿连接件，防止振动导致接线断裂。

六、选型与使用建议

• 系统匹配：需根据电网短路容量计算预期短路电流，确保变压器阻抗电压（通常在4%~10%之间）与系统参数协调。

• 环境适应性：高海拔地区（>1000m）应降容使用，降容系数按每升高500m降容2%计算；潮湿或盐雾环境建议选用加强绝缘型。

• 保护配置：推荐配套微机保护装置，设定三段式过流与零序保护，动作时间需小于变压器短路耐受时间。

• 日常运维：每半年检查绝缘电阻、温控装置及风机运行状态，并利用频响分析（FRA）进行线圈变形诊断。

七、应用案例参考

八、结语

抗短路兴安干式变压器以高可靠性、长寿命和适应恶劣环境的特性，正成为现代电力工程中不可或缺的核心设备。随着电网复杂程度增加及对供电中断容忍度的降低，采用具备抗短路能力的高稳定性干式变压器，不仅是技术
